Sur une ligne de production, un écrou qui se desserre n’est jamais un simple détail. Il peut provoquer du bruit, du jeu, une fuite ou l’arrêt d’une machine. Dans les cas les plus sévères, une pièce se détache et devient un risque pour les opérateurs. Face aux vibrations et aux cycles répétés, l’écrou autofreiné apporte une réponse mécanique simple : il oppose une résistance supplémentaire à la rotation une fois monté.
Cette solution est courante dans l’automobile, les équipements industriels, le bâtiment et la maintenance. Mais « autofreiné » ne signifie pas « impossible à desserrer ». Pour choisir le bon modèle, il faut comprendre son fonctionnement, ses limites et les conditions réelles de montage.
Qu’est-ce qu’un écrou autofreiné ?
Un écrou autofreiné est conçu pour résister au desserrage spontané. Il conserve les fonctions d’un écrou classique : il s’engage sur un filetage et serre les pièces entre elles. Sa particularité est d’ajouter un effort de freinage au contact du boulon ou de la vis.
Dans un écrou standard, le filetage assure l’assemblage, tandis que le serrage crée une force de compression entre les pièces. Cette force maintient l’ensemble en place. Des vibrations, des chocs, des variations thermiques ou des déformations peuvent toutefois réduire cette tension. Si la liaison perd suffisamment de précharge, l’écrou risque de tourner et de se desserrer.
L’écrou autofreiné ajoute une résistance à cette rotation. Il ne remplace donc pas le serrage correct : il le complète. Un écrou frein ne compensera pas une vis trop courte, un filetage endommagé ou un couple de serrage inadapté.
Comment fonctionne le freinage ?
Le principe consiste à créer un frottement supplémentaire sur le filetage. Ce frottement rend la rotation plus difficile, aussi bien au montage qu’au démontage. La résistance peut être obtenue de plusieurs façons, selon la conception de l’écrou.
-
Un insert non métallique, souvent en polymère, déforme légèrement le filetage au passage. Le polymère exerce une pression sur les filets et produit un freinage par frottement.
-
Une déformation du métal resserre localement une partie de l’écrou sur la vis. Le freinage est alors assuré par la géométrie et l’élasticité du métal.
-
Une forme particulière du filetage ou du corps peut également créer une interférence contrôlée entre l’écrou et la vis.
Dans tous les cas, le couple nécessaire pour faire tourner l’écrou augmente. On parle de couple de freinage, ou de couple résistant. Il faut le distinguer du couple de serrage : le premier correspond à la résistance propre du mécanisme autofreiné ; le second sert à obtenir la tension souhaitée dans la liaison.
Cette distinction compte au montage. Une partie de l’effort appliqué à la clé sert à vaincre le freinage. La relation entre couple appliqué et tension obtenue dépend aussi de l’état des surfaces, du revêtement, de la lubrification et de la qualité du filetage. Une valeur de serrage ne se choisit donc pas en ajoutant arbitrairement le couple de freinage à une valeur trouvée dans un tableau.
Les principaux types d’écrous autofreinés

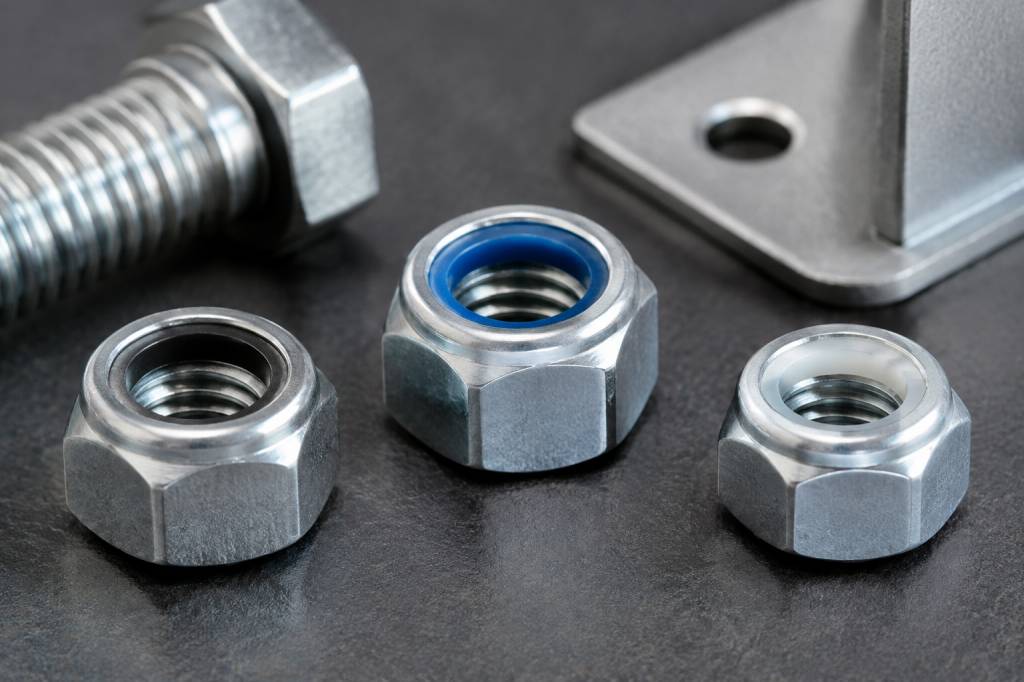

Écrou à insert non métallique
Le modèle à insert en polymère est facile à reconnaître : une bague est intégrée à l’une des extrémités de l’écrou. Lorsque la vis traverse cette bague, elle la déforme et génère le freinage. Ce type est apprécié pour son coût modéré et sa disponibilité dans de nombreuses dimensions.
Sa limite principale est la température. La résistance de l’insert dépend du matériau employé ; elle peut diminuer sous l’effet de la chaleur ou du vieillissement. Avant de retenir ce modèle pour un moteur, un four ou un équipement proche d’une source chaude, il faut vérifier la plage d’emploi indiquée par le fabricant. Il faut aussi tenir compte des produits chimiques, de l’humidité et des cycles thermiques.
Écrou tout métal
Les écrous autofreinés tout métal ne comportent pas d’insert polymère. Leur freinage est obtenu par une déformation de l’écrou ou par une zone de filetage conçue pour créer une interférence. Ils conviennent souvent mieux aux environnements où la température est élevée ou variable.
Ils ne sont pas pour autant universels. Leur comportement dépend de leur conception, de leur classe mécanique, du matériau de la vis et du revêtement. Certains modèles nécessitent un effort de montage important. Il faut vérifier qu’ils sont adaptés au niveau de résistance attendu et à l’assemblage concerné.
Écrou fendu ou déformé
Certains modèles sont fendus ou déformés dans une zone précise. La déformation agit comme un ressort et exerce une pression sur le filetage. Ces écrous sont employés dans des assemblages où un freinage mécanique compact est recherché. Le choix se fait selon les spécifications du fabricant et les conditions d’utilisation, pas uniquement sur l’apparence de la pièce.
Dans quelles applications les utiliser ?
Les écrous autofreinés sont utiles lorsque la liaison est exposée à des vibrations, à des chocs ou à des variations de charge. On les rencontre notamment sur les machines, les châssis, les équipements mobiles et les ensembles mécaniques soumis à des cycles fréquents.
Un exemple concret : sur un convoyeur, les vibrations du moteur et les sollicitations répétées peuvent affecter les fixations de certains supports. Un écrou autofreiné peut réduire le risque de rotation spontanée, à condition que le montage soit correctement dimensionné et serré. Il ne dispense pas d’une inspection périodique si la sécurité ou la disponibilité de la ligne en dépend.
Dans un véhicule ou un engin, ces écrous peuvent intervenir sur des assemblages soumis aux vibrations et aux changements de température. Pour une fixation de sécurité, le choix doit toutefois suivre les plans, les normes et les consignes du constructeur. Remplacer un modèle prescrit par un écrou « qui semble équivalent » peut modifier le comportement de la liaison.
Ils sont aussi employés en maintenance pour éviter l’ajout de pièces séparées, comme une rondelle frein, lorsque la conception prévoit un écrou autofreiné. Cela peut simplifier le montage et limiter le nombre de composants à gérer. Mais l’écrou doit rester accessible et remplaçable : une solution compacte n’est pas toujours la plus pratique si le démontage est fréquent.
Ce que l’écrou autofreiné ne fait pas
Un écrou autofreiné n’est pas une garantie absolue contre le desserrage. Il limite la rotation, mais ne corrige pas une liaison mal conçue. Si les pièces serrées s’écrasent, si le joint se tasse ou si la précharge est insuffisante, l’assemblage peut perdre sa tension même sans rotation de l’écrou.
Il ne remplace pas non plus un dispositif de sécurité requis par une application particulière. Une fixation critique peut nécessiter une conception spécifique, un verrouillage supplémentaire ou une procédure de contrôle. La décision relève alors du bureau d’études et des règles applicables au secteur.
Enfin, le freinage par frottement n’empêche pas les effets d’une mauvaise compatibilité. Un écrou dont la classe mécanique, le diamètre ou le pas ne correspondent pas à la vis risque d’endommager le filetage ou de ne pas assurer la tenue attendue. La première vérification reste donc élémentaire : les pièces sont-elles prévues pour travailler ensemble ?
Bien choisir son écrou autofreiné
Le choix commence par les données de l’assemblage : diamètre et pas de filetage, classe de résistance, matériau, environnement et fréquence de démontage. Il faut ensuite examiner les contraintes réelles du site. Une fixation proche d’un moteur chaud n’a pas les mêmes besoins qu’un assemblage protégé dans une armoire technique.
-
Température : vérifier la plage d’emploi de l’insert ou du système tout métal, y compris lors des pointes de température.
-
Vibrations et chocs : évaluer leur fréquence et leur intensité. Une vibration importante peut nécessiter une analyse de la liaison, pas seulement un changement d’écrou.
-
Corrosion : choisir le matériau et le revêtement en fonction de l’humidité, de l’atmosphère et des produits présents sur le site.
-
Assemblage : vérifier la compatibilité avec la vis, la longueur filetée disponible et les valeurs de serrage prescrites.
-
Maintenance : préciser si l’écrou sera démonté régulièrement et si son remplacement est prévu après démontage.
Les normes et fiches techniques permettent de comparer des dimensions et des caractéristiques, mais elles ne remplacent pas l’analyse de l’application. Un écrou conforme peut être mal adapté à un montage donné. En cas de doute, le fournisseur doit pouvoir fournir les données de couple de freinage, de température et de réutilisation correspondant à la référence exacte.
Montage : les points à contrôler
Avant l’assemblage, inspectez le filetage. Une vis tordue, sale ou marquée peut fausser le montage et détériorer l’écrou. Présentez l’écrou à la main sur quelques tours : il doit s’engager sans forcer anormalement. Si la résistance apparaît dès le début, ne cherchez pas à la vaincre avec une clé. Vérifiez le pas et l’état des filets.
Serrez ensuite avec l’outil et la méthode adaptés. Respectez la valeur définie par le plan ou la procédure de montage. La lubrification modifie le frottement et peut changer fortement la tension obtenue pour un même couple. Ne graissez donc pas une vis sans vérifier que la consigne de serrage tient compte de cette condition.
Vérifiez également que la vis dépasse suffisamment de l’écrou pour engager la zone autofreinée. Si le filetage n’atteint pas l’insert ou la partie déformée, le mécanisme ne remplit pas son rôle. À l’inverse, un dépassement excessif peut gêner un mouvement ou présenter un risque dans un espace réduit.
Peut-on réutiliser un écrou autofreiné ?
La réponse dépend du type d’écrou, de son état et des exigences de l’application. Un insert polymère peut perdre une partie de son efficacité après plusieurs démontages. Un écrou tout métal peut lui aussi voir son couple de freinage évoluer. Le fait qu’il soit encore possible de le visser ne prouve pas que sa fonction autofreinée est intacte.
Pour une fixation critique, appliquez les instructions du fabricant ou du constructeur : certains imposent le remplacement après chaque démontage. Dans les applications moins sensibles, la réutilisation peut être admise si le fabricant la prévoit et si l’écrou reste en bon état. N’improvisez pas un contrôle à la clé « au ressenti » : cette méthode n’est ni répétable ni mesurable.
Un atelier peut réduire les hésitations en identifiant les références à usage unique dans sa gamme de pièces et en précisant la règle de remplacement dans les fiches de maintenance. Quelques centimes économisés sur un écrou ne justifient pas une incertitude sur la tenue d’un assemblage.
Le bon réflexe : raisonner sur la liaison complète
L’écrou autofreiné est un composant simple, mais son efficacité dépend de l’ensemble : vis, pièces serrées, précharge, environnement et méthode de montage. Pour une fixation courante, il peut réduire le risque de desserrage avec peu de composants supplémentaires. Pour une liaison critique, il doit s’inscrire dans une conception et une procédure de contrôle adaptées.
La bonne question n’est donc pas seulement « quel écrou frein choisir ? ». Il faut aussi demander pourquoi l’assemblage se desserre, quelles sollicitations il subit et comment sa tenue sera vérifiée. C’est cette analyse, menée au plus près des conditions de terrain, qui permet de choisir entre un modèle à insert, un modèle tout métal ou une autre solution de verrouillage.
