Sur une machine importée, une bride de pompe ou un équipement agricole, une indication « 1 1/4 pouce » peut suffire à lancer une commande. Mais elle ne suffit pas à garantir que l’écrou conviendra. Ce diamètre désigne souvent le filetage, pas la largeur de l’écrou ni son pas. Une confusion entre deux standards proches peut immobiliser un assemblage, voire endommager le goujon.
Pour choisir correctement, il faut identifier le filetage, vérifier la norme, puis tenir compte des efforts, de l’environnement et du mode de montage. Voici une méthode pratique pour éviter les erreurs.
Que signifie « écrou 1 1/4 pouce » ?
Dans un assemblage fileté, la valeur en pouces correspond généralement au diamètre nominal du filetage. Un filetage de 1 1/4 pouce a donc un diamètre nominal d’environ 31,75 mm. Cette conversion ne signifie pas qu’il faut utiliser une clé de 31,75 mm : la dimension extérieure de l’écrou, mesurée entre deux faces opposées, est différente.
Le marquage reste incomplet si le pas et le standard ne sont pas précisés. Pour un filetage américain courant, on rencontre notamment :
-
1 1/4-7 UNC : pas gros, avec 7 filets par pouce. C’est un choix fréquent pour les assemblages mécaniques de forte taille.
-
1 1/4-12 UNF : pas fin, avec 12 filets par pouce. Il offre un réglage plus précis et peut être retenu dans certaines applications mécaniques spécifiques.
Un tour de filetage fin ne correspond donc pas au même déplacement qu’un tour de filetage gros. Les deux écrous ne sont pas interchangeables, même si leur diamètre nominal est identique. Les monter de force est une mauvaise idée : les premiers filets peuvent s’abîmer avant même que l’incompatibilité ne soit évidente.
Identifier le filetage avant de commander
La première étape consiste à examiner la vis ou le goujon associé. Si l’assemblage est déjà en place, relevez les inscriptions sur la pièce, le plan ou la notice de l’équipement. Une référence complète, par exemple « 1 1/4-7 UNC », est bien plus utile qu’une simple indication de diamètre.
Si aucun document n’est disponible, vous pouvez faire quelques vérifications sur le terrain :
-
Mesurez le diamètre extérieur du filetage avec un pied à coulisse. Une valeur proche de 31,75 mm oriente vers un diamètre nominal de 1 1/4 pouce, sans suffire à identifier le pas.
-
Comptez les filets sur une longueur donnée ou utilisez une jauge de pas. Un peigne adapté aux filetages en pouces permet de distinguer, par exemple, 7 et 12 filets par pouce.
-
Recherchez les marquages gravés sur l’écrou, la vis ou la pièce d’origine. Ils peuvent indiquer une norme, une classe mécanique ou un fabricant.
-
Comparez avec un échantillon connu, sans forcer le vissage. Un écrou compatible doit s’engager à la main sur plusieurs tours, sans point dur inhabituel.
Attention aussi aux filetages de tuyauterie. Une désignation en pouces peut se rapporter à un diamètre de tube ou à un filetage d’étanchéité, et non au diamètre nominal d’une vis. Un raccord de tuyauterie de 1 1/4 pouce n’est donc pas automatiquement compatible avec un écrou de même valeur. En cas de doute, relevez la référence du raccord et identifiez sa norme avant de commander.
Ne pas confondre pouces et dimensions métriques
Une pièce métrique proche peut sembler convenir. Un filetage de 1 1/4 pouce mesure environ 31,75 mm ; un filetage métrique M32 mesure 32 mm. L’écart de diamètre paraît faible, mais les pas et les profils de filets diffèrent. Les pièces ne sont pas interchangeables.
Cette différence est particulièrement trompeuse lors d’un dépannage. Un écrou métrique peut accrocher sur un goujon en pouces, puis se bloquer après un tour ou deux. Si l’opérateur insiste avec une clé, il risque de détériorer les filets et de transformer un remplacement simple en réparation plus lourde. La bonne pratique est de confirmer le standard, pas de chercher une pièce « presque pareille ».
Choisir la forme adaptée à l’assemblage

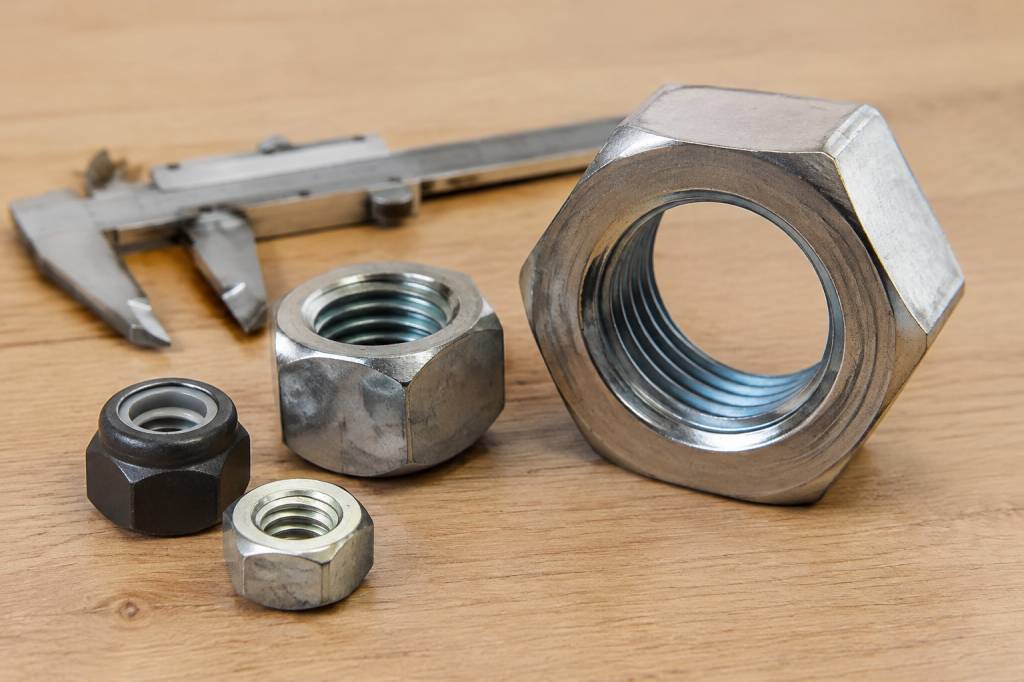

La forme de l’écrou dépend de l’accès, du maintien nécessaire et des contraintes du montage. L’écrou hexagonal standard est le modèle le plus courant. Il se monte avec une clé ou une douille adaptée et convient à de nombreux assemblages mécaniques.
Pour un écrou hexagonal standard de diamètre nominal 1 1/4 pouce, la largeur entre faces est souvent de l’ordre de 1 7/8 pouce, soit environ 47,6 mm. Cette valeur dépend toutefois de la norme et de la série de l’écrou. Les modèles lourds peuvent avoir des dimensions différentes. Vérifiez donc la norme ou mesurez la pièce avant de choisir l’outillage.
D’autres formes répondent à des besoins particuliers :
-
Écrou frein : il limite le desserrage sous vibrations grâce à un dispositif de freinage. La compatibilité avec la température, le nombre de réutilisations autorisé et la méthode de serrage sont à vérifier selon le modèle.
-
Écrou à créneaux : associé à une goupille, il permet un blocage mécanique dans certains montages, par exemple sur un axe.
-
Écrou borgne : il couvre l’extrémité de la vis et protège le filetage, mais sa hauteur doit permettre un engagement correct.
-
Écrou à embase : son embase répartit l’appui sur une surface plus large. Elle ne remplace pas automatiquement une rondelle ni une vérification de la pression exercée sur la pièce.
Dans un espace réduit, contrôlez également la hauteur de l’écrou et le dégagement nécessaire à la clé. Un modèle parfaitement compatible sur le filetage peut rester impossible à installer si une paroi ou un carter gêne le serrage.
Matériau et classe mécanique : deux critères distincts
Le matériau doit résister à l’environnement. L’acier au carbone est courant dans les assemblages industriels, mais il peut nécessiter une protection contre la corrosion. L’acier inoxydable est souvent retenu en présence d’humidité ou de certains agents corrosifs. Il ne constitue toutefois pas une réponse universelle : le choix dépend du milieu, des contraintes mécaniques et de la compatibilité avec la vis.
Il faut aussi distinguer la matière de la capacité mécanique. Un écrou en acier inoxydable n’est pas automatiquement adapté à un assemblage fortement chargé. Vérifiez la classe ou la désignation mécanique indiquée par le fabricant et assurez-vous qu’elle est compatible avec celle de la vis ou du goujon.
Dans un assemblage chargé, remplacer un écrou d’origine par un modèle de classe inconnue est risqué. Le point faible peut devenir l’écrou, même si le diamètre et le pas sont corrects. Sur une machine critique, une structure ou un équipement soumis à des efforts importants, appuyez-vous sur le plan, la notice ou les spécifications du fabricant plutôt que sur une simple ressemblance visuelle.
Tenir compte de la corrosion, des vibrations et de la température
Un écrou monté en atelier propre et sec n’a pas les mêmes exigences qu’un écrou exposé aux projections d’eau, à la poussière, aux produits de nettoyage ou aux vibrations permanentes. Le choix doit refléter les conditions réelles, pas seulement le lieu où la pièce est assemblée.
Avant de commander, posez-vous les questions suivantes :
-
L’assemblage est-il exposé à l’humidité, au sel ou à des produits chimiques ?
-
Subit-il des vibrations ou des variations répétées de charge ?
-
La température de service est-elle élevée, ou varie-t-elle fortement ?
-
L’écrou doit-il être démonté régulièrement pour la maintenance ?
Chaque réponse peut modifier le choix du matériau, du revêtement ou du dispositif de freinage. Un frein-filet, une rondelle adaptée ou un système de goupille peuvent être pertinents dans certains cas, mais ne doivent pas être ajoutés au hasard. Ils peuvent modifier le comportement de l’assemblage ou sa procédure de serrage.
Serrage : éviter la règle du « plus fort, c’est mieux »
Le couple de serrage ne se choisit pas à partir du diamètre seul. Il dépend notamment du matériau, de la classe mécanique, du pas, de l’état des surfaces et de la présence d’un lubrifiant ou d’un revêtement. Deux assemblages de même diamètre peuvent donc nécessiter des couples différents.
Un serrage excessif peut étirer la vis, endommager les filets ou écraser les pièces assemblées. À l’inverse, un serrage insuffisant peut laisser l’assemblage se desserrer en service. Utilisez en priorité la valeur prescrite par le fabricant de l’équipement ou par la documentation technique applicable. Si aucune valeur n’est disponible pour un assemblage critique, faites valider le choix par un responsable technique.
Lors du montage, vérifiez que les filets sont propres et en bon état. Engagez l’écrou à la main avant d’utiliser une clé. Si la rotation accroche dès le départ, arrêtez : un défaut d’alignement, un pas incompatible ou un filetage abîmé est probable. Une clé plus longue ne résoudra pas le problème ; elle le masquera jusqu’à la casse.
Une méthode simple pour une commande fiable
Pour éviter les allers-retours entre l’atelier, le magasin et le fournisseur, constituez une fiche d’identification avec les éléments suivants :
-
diamètre nominal : 1 1/4 pouce ;
-
type et pas : par exemple 1 1/4-7 UNC ou 1 1/4-12 UNF ;
-
forme de l’écrou et dimensions extérieures si elles sont imposées ;
-
norme ou référence du composant d’origine ;
-
matériau, revêtement et classe mécanique requis ;
-
conditions d’utilisation : charge, vibrations, corrosion et température ;
-
quantité et éventuelles exigences de traçabilité.
Sur une machine importée, la référence d’origine peut être plus fiable qu’une description traduite sur une facture. Prenez une photo des marquages, mesurez l’échantillon et demandez au fournisseur de confirmer la désignation complète. Pour une pièce destinée à un assemblage critique, réclamez la documentation matière et mécanique nécessaire.
Le bon écrou est celui qui correspond à tout l’assemblage
Choisir un écrou de 1 1/4 pouce ne se résume pas à trouver un diamètre proche de 32 mm. Il faut faire correspondre le diamètre, le pas, la norme, la forme et les caractéristiques mécaniques, puis vérifier que le matériau convient à l’environnement.
La règle de terrain est simple : identifiez le filetage avant de commander et ne forcez jamais une pièce qui résiste au vissage manuel. Quelques minutes passées à vérifier le pas évitent souvent un goujon endommagé, un arrêt machine et une commande en double. C’est une petite pièce, mais elle mérite une vérification aussi sérieuse que le reste de l’assemblage.
