Dans un atelier, une ligne de production peut s’arrêter pour une cause difficile à repérer : un vérin qui manque de force, une pince qui perd sa pression, une électrovanne encrassée ou un réseau d’air comprimé mal dimensionné. La pneumatique industrielle est souvent perçue comme une technologie simple. Elle l’est en apparence. En pratique, ses performances dépendent d’un ensemble cohérent de composants, de réglages et de conditions d’exploitation.
Un système pneumatique transforme l’énergie de l’air comprimé en mouvement. Il peut pousser, tirer, serrer, trier, souffler ou positionner une pièce. On le retrouve dans les machines d’assemblage, les presses, les convoyeurs, les équipements de conditionnement, les installations agroalimentaires et les lignes de fabrication automobile.
Encore faut-il choisir les bons composants et les utiliser dans les bonnes limites. Voici les éléments à connaître pour comprendre une installation pneumatique industrielle, évaluer ses performances et éviter les erreurs coûteuses.
Le principe de fonctionnement d’une installation pneumatique
Une installation pneumatique repose sur un circuit relativement logique. Un compresseur produit de l’air comprimé. Celui-ci est stocké, traité, distribué, puis utilisé par des actionneurs. Les vérins et moteurs pneumatiques transforment finalement la pression en mouvement mécanique.
Le circuit se divise généralement en plusieurs fonctions :
La pression de service se situe souvent autour de 6 à 7 bar dans l’industrie. Cette valeur n’est toutefois pas une règle universelle. Une machine peut fonctionner à 4 bar pour limiter sa consommation, tandis qu’une application de serrage peut exiger davantage de force. Le débit disponible compte tout autant que la pression.
C’est un point fréquemment sous-estimé. Un réseau peut afficher 7 bar au repos et chuter à 5 bar lorsque plusieurs équipements démarrent en même temps. Le problème ne vient alors pas forcément du compresseur. Il peut être lié à des tuyauteries trop petites, à des filtres colmatés ou à des fuites.
Le compresseur : le point de départ énergétique
Le compresseur fournit l’énergie nécessaire au système. Dans l’industrie, les modèles à vis sont très répandus pour les besoins continus. Les compresseurs à pistons conviennent davantage aux usages intermittents ou aux petites installations. Les versions centrifuges sont réservées aux très gros débits.
Le choix ne doit pas se limiter à la puissance du moteur. Il faut examiner plusieurs paramètres :
Un compresseur surdimensionné ne garantit pas de meilleures performances. Il fonctionnera souvent à faible charge, avec un rendement médiocre. À l’inverse, un modèle trop petit tournera en continu et peinera à maintenir la pression.
Dans de nombreux ateliers, la facture électrique du compresseur représente une part importante du coût d’exploitation de l’air comprimé. Une fuite de quelques millimètres peut sembler anodine. Sur une installation fonctionnant 8 000 heures par an, elle peut pourtant représenter plusieurs centaines, voire plusieurs milliers d’euros de consommation inutile.
La cuve et le traitement de l’air
La cuve d’air comprimé joue un rôle de tampon. Elle limite les variations de pression, réduit les démarrages trop fréquents du compresseur et absorbe les appels de débit courts. Elle facilite aussi la séparation d’une partie de l’eau condensée.
La cuve ne remplace cependant pas un traitement de l’air adapté. L’air aspiré contient naturellement de l’humidité. Lorsqu’il est comprimé puis refroidi, cette humidité se transforme en condensats. Sans séparation efficace, l’eau peut atteindre les distributeurs, les vérins et les outils.
Le traitement comprend généralement plusieurs équipements :
Le niveau de qualité requis dépend de l’usage. De l’air destiné à un vérin de convoyeur n’a pas les mêmes exigences que de l’air en contact avec un produit alimentaire ou utilisé pour une instrumentation de précision. Traiter plus que nécessaire augmente les pertes de charge et le coût d’exploitation. Traiter moins expose la machine à des défaillances prématurées.
Le groupe de conditionnement : filtrer, réguler et lubrifier

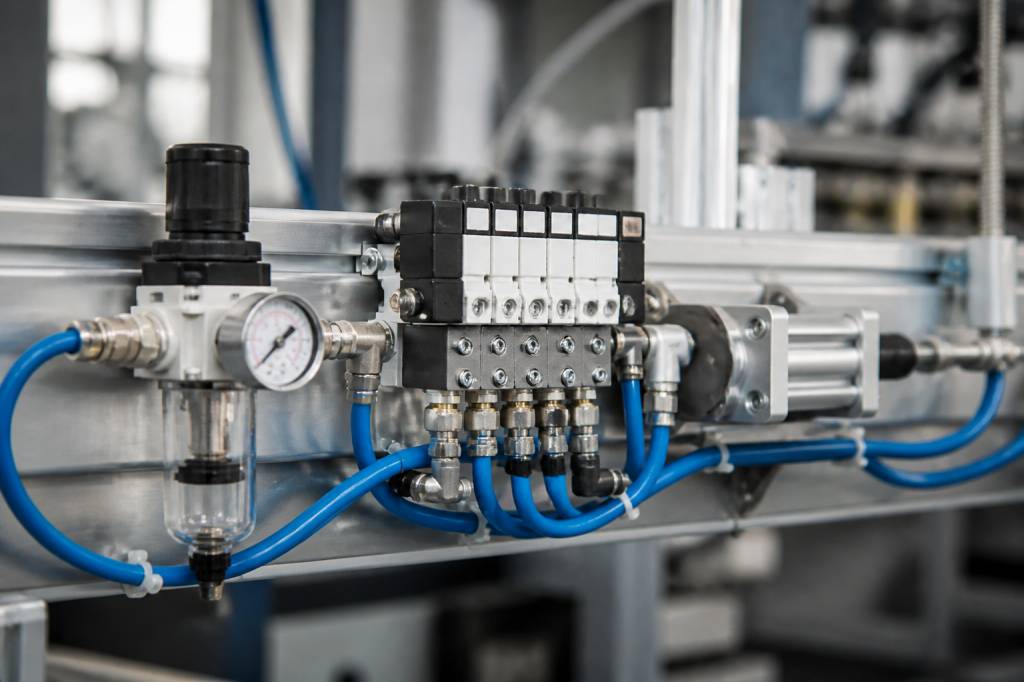

À proximité de la machine, on trouve souvent un groupe de traitement appelé FRL : filtre, régulateur, lubrificateur. Il constitue l’interface entre le réseau et les composants pneumatiques.
Le filtre local retient les dernières impuretés et les traces de condensats. Le régulateur ajuste la pression de service. Cette fonction est essentielle pour maîtriser l’effort, la vitesse et la consommation. Le lubrificateur ajoute une fine quantité d’huile dans l’air lorsque les composants le nécessitent.
La lubrification systématique n’est plus toujours recommandée. De nombreux composants modernes sont conçus pour fonctionner sans apport d’huile. Ajouter de l’huile à un système prévu pour fonctionner à sec peut même dégrader les joints ou contaminer l’application.
Un réglage de pression trop élevé est une autre erreur fréquente. Si un vérin doit fournir 300 daN mais qu’il en produit 450, l’excès ne crée aucune valeur. Il augmente les chocs mécaniques, le bruit et la consommation d’air. La bonne pratique consiste à régler chaque fonction au niveau strictement nécessaire.
Les distributeurs : commander les mouvements
Le distributeur dirige l’air vers les différentes chambres d’un vérin. Il agit comme un aiguillage. Les appellations 3/2, 5/2 ou 5/3 indiquent le nombre d’orifices et de positions.
Un distributeur 3/2 est souvent utilisé avec un vérin simple effet. Il alimente une chambre et laisse le ressort assurer le retour. Un distributeur 5/2 convient à un vérin double effet, avec une alimentation alternativement envoyée de chaque côté du piston. Le modèle 5/3 dispose d’une position centrale dont le comportement dépend de la configuration : centre fermé, à l’échappement ou sous pression.
La commande peut être manuelle, mécanique, pneumatique ou électrique. Dans les machines automatisées, les électrovannes sont généralement pilotées par un automate programmable industriel.
Le choix doit tenir compte du débit de passage, du temps de réponse, de la tension de commande, de la compatibilité avec l’environnement et de la facilité de maintenance. Une électrovanne trop petite limitera la vitesse du vérin. Une bobine mal protégée vieillira rapidement dans un atelier humide ou poussiéreux.
Les vérins pneumatiques : pousser, tirer et positionner
Le vérin est l’actionneur le plus identifiable d’un système pneumatique. Il convertit la pression de l’air en déplacement linéaire. La force théorique dépend de la pression et de la surface du piston.
À titre d’exemple, un vérin de diamètre 50 mm possède une surface de piston d’environ 1 963 mm². À 6 bar, la force théorique en sortie approche 1 178 N, soit environ 118 daN. En pratique, il faut retrancher les frottements et tenir compte de la pression réellement disponible.
En rentrée, la force est plus faible sur un vérin double effet, car la tige réduit la surface utile. Le diamètre de la tige doit aussi être adapté aux efforts transversaux et aux risques de flambage.
Les principaux types de vérins sont les suivants :
Un vérin standard ne doit pas supporter seul une charge latérale importante. Cette charge peut provoquer une usure rapide de la tige et des joints. Dans ce cas, il faut ajouter un guidage externe ou sélectionner un vérin guidé.
Le réglage de la vitesse et l’amortissement
La vitesse d’un vérin dépend du débit d’air. Elle se règle principalement avec des régulateurs de débit unidirectionnels. Ces composants autorisent un débit différent selon le sens de circulation.
Dans la plupart des applications, il est préférable de régler l’échappement plutôt que l’alimentation. Cette méthode, appelée réglage en sortie, améliore la stabilité du mouvement. Un réglage en entrée peut rendre le vérin irrégulier, surtout lorsque la charge varie.
Pour les courses rapides ou les charges importantes, l’amortissement en fin de course est indispensable. Il limite les chocs lorsque le piston arrive en bout de course. Un amortissement mal réglé provoque des vibrations, du bruit et une dégradation progressive des fixations.
Un cas classique se rencontre sur les machines de conditionnement. Le vérin fonctionne correctement à vide, puis frappe brutalement lorsqu’il pousse une boîte pleine. La solution n’est pas nécessairement de réduire toute la pression. Il peut suffire d’ajuster l’amortissement et le débit sur les derniers centimètres.
Les moteurs pneumatiques et les fonctions de préhension
La pneumatique ne se limite pas aux mouvements linéaires. Les moteurs pneumatiques produisent un mouvement rotatif. Ils sont appréciés pour leur robustesse, leur faible échauffement et leur capacité à fonctionner dans des environnements difficiles.
Ils sont utilisés pour le vissage, le mélange, le perçage, le polissage ou l’entraînement d’outils. Leur vitesse peut être élevée et facilement ajustée. En revanche, leur rendement énergétique est inférieur à celui d’un moteur électrique. Ils sont donc pertinents lorsque la sécurité, la compacité ou la résistance aux conditions de travail prime sur la consommation.
Les pinces pneumatiques sont également très présentes dans les systèmes robotisés et les machines d’assemblage. Elles peuvent saisir une pièce par l’extérieur ou par l’intérieur. Le choix dépend de la géométrie de la pièce, de sa masse, de son matériau et de la précision attendue.
Pour éviter une chute en cas de coupure d’air, certaines installations intègrent des pinces avec maintien mécanique, des clapets anti-retour ou des systèmes de sécurité spécifiques. Une simple pince ouverte par défaut n’est pas acceptable pour manipuler une charge lourde au-dessus d’un opérateur.
Capteurs et pneumatique : vers une machine plus contrôlée
La pneumatique moderne est rarement isolée du contrôle-commande. Des capteurs détectent la position du piston, la présence d’une pièce ou la pression dans le circuit. Les informations sont ensuite transmises à l’automate.
Les capteurs magnétiques montés sur les vérins sont courants. Ils signalent les positions de fin de course sans contact mécanique direct. Pour des applications plus exigeantes, on peut utiliser des capteurs de position analogiques capables de suivre le déplacement du piston.
Les pressostats et transmetteurs de pression permettent de détecter une perte d’effort ou une fuite. Dans une opération de serrage, la pression seule ne suffit toutefois pas toujours à confirmer que la pièce est correctement maintenue. Il faut parfois croiser la pression, la position et le temps de cycle.
Cette logique améliore la maintenance. Une dérive lente de la pression ou une augmentation du temps de déplacement peut signaler un filtre colmaté, un joint usé ou une fuite avant la panne complète.
Les applications industrielles les plus courantes
La pneumatique est particulièrement adaptée aux mouvements répétitifs, rapides et relativement simples. Elle équipe notamment :
Elle présente plusieurs avantages : composants standardisés, mouvements rapides, bonne résistance aux surcharges et absence de risque d’étincelle lié à un moteur électrique classique. Elle possède aussi des limites : précision plus faible qu’un axe électrique, compression de l’air, bruit d’échappement et consommation énergétique parfois élevée.
Comment réduire les pannes et la consommation
La maintenance pneumatique commence par des contrôles simples. Il faut vérifier la pression, l’état des filtres, la présence de condensats et le fonctionnement des purges. Les fuites doivent être recherchées régulièrement, idéalement avec un détecteur ultrasonique lorsque l’installation est étendue.
Quelques actions produisent souvent des résultats rapides :
Le soufflage est souvent le premier poste à examiner. Une buse mal choisie ou laissée ouverte en permanence peut consommer autant d’air qu’un ensemble de vérins. Des buses à haut rendement, des temporisations ou un remplacement par une solution mécanique peuvent réduire sensiblement la dépense.
Choisir entre pneumatique, électrique et hydraulique
La pneumatique n’est pas la meilleure réponse à tous les besoins. Pour un positionnement précis, un axe électrique sera généralement plus adapté. Il offre un contrôle fin de la position, de la vitesse et de l’accélération.
L’hydraulique reste préférable lorsque les efforts sont très importants. Un vérin hydraulique peut fournir une force élevée avec une grande densité de puissance. En contrepartie, le circuit est plus complexe et comporte des risques de fuite d’huile.
La pneumatique conserve un avantage pour les mouvements rapides, répétitifs et peu exigeants en précision. Son coût d’achat est souvent raisonnable. Son coût total de possession dépend toutefois fortement du rendement du réseau et du prix de l’électricité.
La bonne question n’est donc pas « quel système est le moins cher à l’achat ? », mais plutôt : quelle technologie répond au besoin avec le meilleur compromis entre précision, vitesse, sécurité, maintenance et énergie ? Dans un atelier bien conçu, les trois solutions peuvent d’ailleurs cohabiter.
