Dans une armoire électrique, un variateur de vitesse, une alimentation industrielle ou un automate programmable, le transistor travaille souvent sans attirer l’attention. Pourtant, il est présent presque partout. Il commute un moteur, amplifie un signal, régule une tension ou protège un circuit contre une surcharge.
Le problème est simple : le mot « transistor » recouvre des composants très différents. Un petit transistor de commande dans une carte électronique n’a pas les mêmes contraintes qu’un module de puissance capable de piloter plusieurs centaines d’ampères. Même principe physique, mais usages, performances et précautions très différents.
Voici une définition pratique du transistor, son fonctionnement, ses principaux types et les critères à regarder avant de l’intégrer dans un équipement industriel.

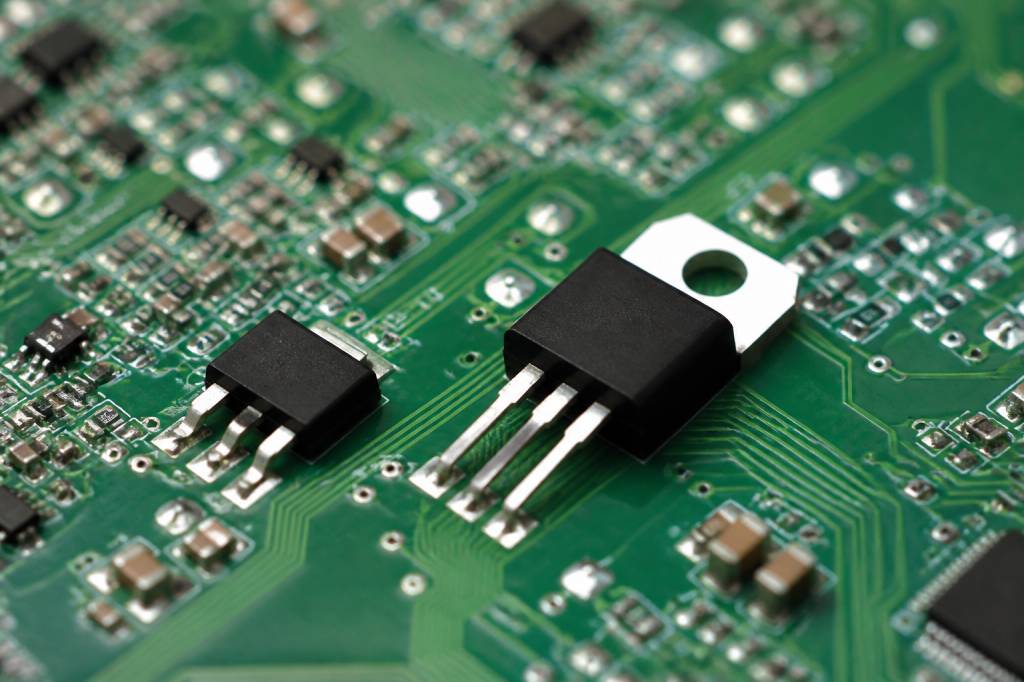

Qu’est-ce qu’un transistor ?
Un transistor est un composant électronique semi-conducteur qui permet de contrôler un courant électrique. Selon son type et son montage, il peut fonctionner comme :
- un interrupteur électronique ;
- un amplificateur de courant ou de tension ;
- un régulateur ;
- un élément de conversion d’énergie.
Le terme vient de la contraction de « transfer resistor », ou résistance de transfert. L’idée est de commander le passage du courant entre deux bornes à partir d’un signal appliqué sur une troisième borne, ou à partir d’une tension de commande selon la technologie utilisée.
Dans un relais électromécanique, une bobine déplace mécaniquement un contact. Dans un transistor, aucune pièce ne bouge. La commutation est réalisée dans le matériau semi-conducteur, généralement du silicium. Le résultat est plus rapide, plus silencieux et souvent plus compact.
Cette absence de mouvement mécanique ne signifie pas que le transistor est indestructible. Il reste sensible à la température, aux surtensions, aux courants excessifs et aux erreurs de conception. En électronique industrielle, le composant est rarement en cause seul : son environnement thermique et électrique compte tout autant.
Comment fonctionne un transistor ?
Le fonctionnement dépend de la famille de transistor. Les deux grandes technologies à retenir sont le transistor bipolaire, ou BJT, et le transistor à effet de champ, notamment le MOSFET. Dans les deux cas, une petite commande contrôle un courant plus important.
Le transistor bipolaire possède trois bornes :
- la base ;
- le collecteur ;
- l’émetteur.
Un faible courant injecté dans la base permet de contrôler un courant plus élevé entre le collecteur et l’émetteur. On parle de gain en courant. Par exemple, un courant de base de quelques milliampères peut autoriser le passage d’un courant de collecteur nettement supérieur.
Le MOSFET possède lui aussi trois bornes principales :
- la grille, ou gate ;
- le drain ;
- la source.
Dans ce cas, la commande se fait principalement par une tension appliquée entre la grille et la source. La grille est isolée électriquement du canal de conduction. En régime statique, le courant de commande est donc très faible. C’est l’une des raisons pour lesquelles le MOSFET est très utilisé dans les systèmes à commutation rapide.
On peut résumer le fonctionnement avec une comparaison simple. Le transistor ressemble à une vanne :
- le signal de commande agit sur la poignée ;
- le courant principal circule dans le conduit ;
- la vanne peut être fermée, ouverte ou partiellement ouverte selon le montage.
Cette analogie a toutefois une limite. Une vanne mécanique dissipe peu d’énergie lorsqu’elle est complètement ouverte. Un transistor réel présente toujours une résistance ou une chute de tension. Cette perte se transforme en chaleur. Plus le courant est élevé, plus le dimensionnement thermique devient critique.
Le transistor comme interrupteur électronique
Dans l’industrie, le transistor est très souvent utilisé en commutation. Il passe rapidement entre deux états :
- l’état bloqué : le courant est pratiquement nul ;
- l’état passant : le courant circule avec une perte limitée.
Cette fonction se retrouve dans les sorties d’automates, les convertisseurs continu-continu, les alimentations à découpage, les variateurs de vitesse et les circuits de commande de moteurs.
Pourquoi ne pas utiliser un relais classique ? Le relais reste pertinent pour certaines tensions, certains niveaux d’isolement et des charges simples. Mais il est limité par l’usure des contacts, la vitesse de commutation et le nombre de cycles. Un transistor peut commuter des milliers, voire des millions de fois sans contact mécanique à remplacer.
En revanche, le transistor ne fournit pas automatiquement l’isolation galvanique d’un relais. Une sortie transistorisée mal protégée peut aussi être endommagée par une charge inductive, comme une bobine de contacteur ou une électrovanne. Il faut alors prévoir une diode de roue libre, un circuit d’écrêtage ou une protection adaptée.
Les principaux types de transistors
Les transistors bipolaires BJT
Les transistors bipolaires existent principalement en version NPN et PNP. Leur comportement est commandé par un courant de base. Ils sont appréciés pour leur simplicité, leur capacité d’amplification et leur coût réduit.
On les retrouve dans :
- les petits étages d’amplification ;
- les circuits analogiques ;
- les commandes de relais ou de voyants ;
- certains capteurs et instruments de mesure.
Leur principal défaut est leur courant de commande permanent en fonctionnement. Ils peuvent également présenter une chute de tension et une dissipation thermique plus importantes que certaines technologies à effet de champ.
Les MOSFET
Le MOSFET est devenu un composant central de l’électronique moderne. Il se commande en tension et peut commuter très rapidement. Les versions à canal N sont très courantes pour la commutation côté bas, tandis que les versions à canal P peuvent être utilisées dans certains montages côté haut.
Les paramètres à examiner sont notamment :
- la tension maximale drain-source, notée VDS ;
- le courant maximal admissible ;
- la résistance à l’état passant, RDS(on) ;
- la charge de grille ;
- la vitesse de commutation ;
- la température maximale de jonction.
La résistance RDS(on) est particulièrement importante. Lorsque le MOSFET conduit, la puissance dissipée peut être estimée avec la formule P = R × I². Un MOSFET ayant une résistance de 20 milliohms traversé par 20 ampères dissipe environ 8 watts, avant même de tenir compte des pertes de commutation. Cela suffit à imposer un dissipateur ou une circulation d’air correcte.
Les IGBT
L’IGBT, ou Insulated Gate Bipolar Transistor, combine une commande de grille proche de celle d’un MOSFET avec une conduction inspirée du transistor bipolaire. Il est particulièrement adapté aux tensions et puissances élevées.
Il est très présent dans :
- les variateurs de fréquence ;
- les onduleurs photovoltaïques ;
- les alimentations industrielles ;
- les systèmes de traction électrique ;
- les équipements de soudage.
Par rapport au MOSFET, l’IGBT est souvent intéressant à haute tension et pour des puissances importantes. En contrepartie, il commute généralement moins vite. Le choix dépend donc du compromis entre fréquence de découpage, tension, courant, rendement et coût de refroidissement.
Les transistors en carbure de silicium et en nitrure de gallium
Le silicium n’est plus seul sur le marché. Le carbure de silicium, ou SiC, et le nitrure de gallium, ou GaN, sont utilisés dans des applications où le rendement, la compacité et la fréquence de commutation sont prioritaires.
Les composants SiC supportent des températures et des tensions élevées. Ils trouvent leur place dans les chargeurs rapides, les onduleurs industriels et les chaînes de traction électrique.
Les transistors GaN sont particulièrement intéressants pour les hautes fréquences et les équipements compacts. Ils peuvent réduire la taille des inductances et des transformateurs dans certaines alimentations. Mais ils exigent une commande de grille très bien maîtrisée et une implantation électrique rigoureuse. Remplacer un MOSFET standard par un composant GaN n’est pas une simple opération de catalogue.
Transistor analogique ou numérique : deux usages différents
En fonctionnement analogique, le transistor travaille dans une zone intermédiaire. Il ne se contente pas d’être ouvert ou fermé. Il amplifie un signal, stabilise une tension ou adapte une impédance.
Un amplificateur de capteur industriel peut ainsi utiliser des transistors pour transformer un signal faible en une information exploitable par un automate. La qualité du résultat dépend alors du bruit, de la linéarité, de la température et de la stabilité du montage.
En numérique, le transistor est généralement utilisé comme un interrupteur. Les microprocesseurs, mémoires et automates modernes intègrent des millions, voire des milliards de transistors. Chaque élément représente une unité de commutation logique.
Dans une sortie d’automate, la question est plus concrète : la sortie doit-elle commander une charge en courant continu ou alternatif ? Quel courant faut-il fournir ? Combien de cycles sont prévus ? La charge est-elle résistive, inductive ou capacitive ? Ces questions déterminent le choix du composant et des protections associées.
Applications industrielles concrètes
Commande de moteurs
Un moteur à courant continu peut être piloté par un MOSFET afin de régler sa vitesse par modulation de largeur d’impulsion, ou PWM. Le transistor ouvre et ferme le circuit à haute fréquence. La valeur moyenne de la tension appliquée au moteur dépend du rapport entre le temps passant et le temps bloqué.
Pour un moteur de 24 V, une commande PWM à 50 % ne signifie pas toujours que le moteur reçoit simplement 12 V continus. Le comportement dépend de l’inductance, de la fréquence, de la charge mécanique et de la régulation. C’est précisément pour cela que les mesures au multimètre peuvent être trompeuses sur une sortie commutée.
Variateurs de fréquence
Les variateurs de fréquence convertissent une tension continue en tension alternative variable pour piloter un moteur asynchrone ou synchrone. Des IGBT ou des MOSFET de puissance commutent à haute fréquence afin de reconstruire une tension adaptée au moteur.
Les conséquences terrain sont importantes :
- échauffement des modules de puissance ;
- perturbations électromagnétiques ;
- courants de fuite vers la terre ;
- contraintes supplémentaires sur l’isolement du moteur ;
- nécessité d’un câblage et d’une mise à la terre corrects.
Le transistor améliore donc le pilotage, mais il ne supprime pas les contraintes d’installation.
Alimentations à découpage
Les alimentations industrielles utilisent des transistors pour découper rapidement la tension d’entrée. Cette technique permet d’utiliser des transformateurs plus petits qu’avec une alimentation linéaire de même puissance.
Le gain est réel : meilleur rendement, volume réduit et plage de tension d’entrée plus large. En contrepartie, le découpage génère des parasites qui doivent être filtrés. Une alimentation compacte et performante peut ainsi devenir une source de perturbations si son blindage, son filtrage ou son câblage sont négligés.
Sorties d’automates et capteurs
Les sorties transistorisées sont adaptées aux commutations rapides. Elles commandent des électrovannes, des relais intermédiaires, des voyants, des compteurs rapides ou des entrées d’autres équipements.
Avant de remplacer une sortie relais par une sortie transistor, il faut vérifier la compatibilité de la charge. Une sortie transistor continu ne commandera pas directement une bobine 230 V alternatif sans interface appropriée. Ce point paraît évident sur un schéma. Il l’est parfois moins lorsqu’une machine doit redémarrer rapidement après plusieurs années d’exploitation.
Les critères de choix pour une application industrielle
Le choix d’un transistor ne doit pas se limiter à la tension et au courant inscrits sur la fiche technique. Ces valeurs sont souvent données dans des conditions idéales, avec une température de boîtier maîtrisée.
Les critères essentiels sont les suivants :
- La tension maximale : prévoir une marge face aux surtensions et aux transitoires.
- Le courant réel : intégrer les pointes de démarrage et les régimes intermittents.
- La dissipation thermique : calculer la température de jonction, du boîtier et du dissipateur.
- La fréquence de commutation : plus elle augmente, plus les pertes de commutation deviennent importantes.
- La commande : vérifier que le microcontrôleur, l’automate ou le driver fournit une tension et un courant de grille suffisants.
- L’environnement : poussière, vibrations, humidité, température et atmosphère corrosive peuvent réduire la durée de vie.
- La maintenance : tenir compte de la disponibilité du composant, du boîtier et du remplacement sur site.
Une marge de sécurité raisonnable est indispensable. Un transistor utilisé en permanence à sa limite théorique peut fonctionner en laboratoire et échouer après quelques mois dans une armoire chaude. Le coût du composant est alors secondaire par rapport à l’arrêt de production.
Les pannes les plus courantes
Un transistor de puissance tombe rarement en panne « sans raison ». Les causes habituelles sont connues :
- surchauffe due à un dissipateur sous-dimensionné ;
- surtension lors de la coupure d’une charge inductive ;
- commande de grille trop lente ou incomplète ;
- court-circuit en sortie ;
- mauvaise isolation entre la commande et la puissance ;
- perturbations électromagnétiques ;
- montage inversé ou erreur de brochage.
Le diagnostic doit commencer par l’environnement du transistor. Remplacer le composant sans rechercher la cause revient souvent à remettre un fusible neuf dans une installation qui présente toujours le même défaut.
Sur une carte, un transistor en court-circuit entre ses bornes principales est un indice classique. Mais une mesure au multimètre ne suffit pas toujours. Certains composants intègrent des diodes internes, des résistances de grille ou des circuits de protection. La documentation constructeur reste indispensable.
Un composant discret, mais stratégique
Le transistor est l’un des composants les plus simples à définir et les plus difficiles à dimensionner correctement. Son rôle peut aller d’une petite amplification de signal à la commutation de plusieurs centaines de kilowatts dans un convertisseur de puissance.
Pour une application industrielle, la bonne question n’est donc pas seulement : « Quel transistor choisir ? » Il faut plutôt demander :
- quelle énergie doit être contrôlée ?
- à quelle vitesse ?
- dans quelles conditions thermiques ?
- avec quel niveau de protection et de maintenance ?
Le transistor apporte rapidité, précision et compacité. Il impose aussi une conception sérieuse du refroidissement, du câblage et des protections. En atelier comme dans un bureau d’études, c’est ce compromis entre performance et robustesse qui fait la différence entre un montage qui fonctionne sur le banc et un équipement fiable pendant des années.
