Dans un convoyeur, une transmission mécanique ou une machine d’emballage, la chaîne à rouleaux travaille souvent sans attirer l’attention. Jusqu’au jour où elle saute une dent, s’allonge de plusieurs millimètres ou casse en pleine production. Le résultat est immédiat : arrêt de ligne, pièces à remplacer et parfois dommages sur les pignons.
Une chaîne à rouleaux est pourtant un composant simple. Son choix ne se limite pas à mesurer la largeur disponible et à retenir le modèle le moins cher. Pas, vitesse, charge, lubrification, environnement et qualité du montage déterminent directement sa durée de service.
Voici une méthode pratique pour choisir la bonne chaîne, comprendre ses applications et éviter les erreurs d’entretien les plus courantes.
Comment fonctionne une chaîne à rouleaux ?

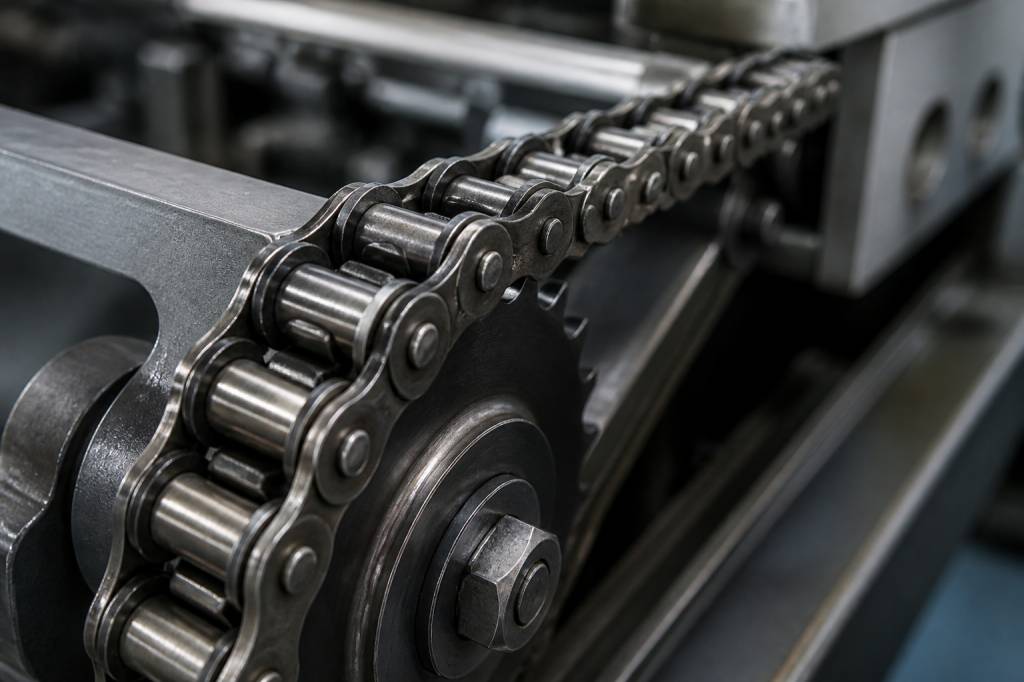

Une chaîne à rouleaux est constituée de maillons articulés autour d’axes. Chaque maillon comprend notamment des plaques, des axes, des douilles et des rouleaux. Ces derniers s’engrènent avec les dents du pignon. La transmission du mouvement se fait donc par contact mécanique positif, sans glissement comme avec une courroie.
Cette conception présente plusieurs avantages :
- un rendement élevé, souvent supérieur à 95 % dans des conditions correctes ;
- une synchronisation précise entre l’arbre moteur et l’arbre entraîné ;
- une bonne capacité à transmettre des couples importants ;
- une relative tolérance aux températures et aux environnements industriels ;
- un remplacement possible sans changer toute la transmission.
En contrepartie, une chaîne est bruyante, exige un alignement soigné et nécessite une lubrification adaptée. Elle ne compense pas non plus les défauts de montage. Une chaîne mal tendue sur des pignons mal alignés s’use rapidement, même si le composant est de grande qualité.
Le pas : le premier critère de choix
Le pas correspond à la distance entre deux axes consécutifs. C’est la dimension de référence pour identifier une chaîne à rouleaux. Les séries sont généralement normalisées selon l’ISO 606, avec des désignations comme 06B, 08B, 10B ou 12B. Dans le système américain, on rencontre aussi des références telles que 40, 50, 60 ou 80.
Le pas influence directement la capacité de transmission. Plus il est grand, plus la chaîne peut généralement supporter un effort important. Mais une chaîne à grand pas est aussi plus lourde, plus encombrante et souvent plus bruyante.
Il faut donc éviter une erreur fréquente : choisir la chaîne la plus grosse « par sécurité ». Cette surdimension peut augmenter les masses en mouvement, la charge sur les paliers et le coût des pignons. À l’inverse, une chaîne trop petite travaillera près de sa limite et risque de subir une fatigue prématurée.
Pour identifier une chaîne existante, mesurez :
- le pas, entre les centres de deux axes voisins ;
- le diamètre du rouleau ;
- la largeur intérieure entre les plaques ;
- l’épaisseur des plaques ;
- la hauteur totale du maillon.
Une mesure au pied à coulisse est préférable à une identification visuelle. Deux chaînes peuvent avoir une apparence proche tout en étant incompatibles avec les mêmes pignons.
Simplex, duplex ou triplex : quelle largeur choisir ?
Une chaîne simplex possède une seule rangée de maillons. C’est la configuration la plus courante pour les transmissions classiques et les petits convoyeurs.
Une chaîne duplex comporte deux rangées parallèles. Elle permet de transmettre davantage de puissance sans augmenter le pas. La triplex ajoute une troisième rangée et s’utilise lorsque l’espace disponible est limité mais que le couple à transmettre est élevé.
Le choix ne dépend pas uniquement de la puissance nominale du moteur. Il faut également prendre en compte :
- la vitesse de rotation du petit pignon ;
- le couple de démarrage ;
- les à-coups et les inversions de sens ;
- le nombre d’heures de fonctionnement ;
- la distance entre les arbres ;
- la présence de vibrations ou de charges variables.
Une machine qui démarre dix fois par heure ne sollicite pas sa chaîne comme une installation qui démarre et s’arrête plusieurs centaines de fois par jour. Dans ce second cas, les efforts transitoires peuvent être plus pénalisants que la puissance moyenne annoncée sur la plaque moteur.
Calculer la transmission sans se perdre dans les formules
La puissance à transmettre est un point de départ, mais elle ne suffit pas. Pour une première sélection, on peut calculer le couple à partir de la puissance et de la vitesse :
Couple en N·m = 9550 × puissance en kW / vitesse en tr/min
Le couple obtenu doit ensuite être corrigé avec un facteur de service. Une transmission régulière et bien lubrifiée pourra utiliser un facteur relativement modéré. Une machine soumise à des chocs, à des démarrages fréquents ou à des blocages ponctuels nécessitera une marge plus importante.
Exemple : un moteur de 5 kW tournant à 1 500 tr/min fournit un couple théorique d’environ 32 N·m. Si la machine présente des à-coups et fonctionne en continu, le dimensionnement ne doit pas se baser uniquement sur ces 32 N·m. Le couple de démarrage, les pertes et les conditions réelles peuvent imposer une chaîne plus robuste.
Le petit pignon mérite une attention particulière. Un nombre de dents trop faible augmente l’angle d’articulation de chaque maillon et accélère l’usure. Dans de nombreuses applications, un pignon d’au moins 17 dents constitue une base raisonnable, à ajuster selon la vitesse, le rapport de réduction et les recommandations du fabricant.
Choisir le rapport et la longueur de chaîne
Le rapport de transmission dépend du nombre de dents des pignons. Il se calcule simplement :
Rapport = nombre de dents du pignon mené / nombre de dents du pignon moteur
Un pignon moteur de 15 dents entraînant un pignon de 45 dents donne ainsi un rapport de 3. La vitesse de l’arbre mené est divisée par trois, tandis que le couple est théoriquement multiplié par trois, avant prise en compte des pertes.
Un rapport trop élevé avec un seul étage peut provoquer un fort angle d’enroulement, une tension importante et une usure accélérée. Lorsque le rapport devient important, deux étages peuvent être plus adaptés.
La longueur de chaîne se détermine en fonction du nombre de dents et de l’entraxe. En pratique, on cherche à obtenir un nombre pair de pas lorsque cela est possible, afin d’utiliser un maillon de jonction standard. Un maillon coudé peut dépanner, mais il est généralement moins résistant qu’un maillon droit et doit être réservé aux cas prévus par le fabricant.
L’entraxe ne doit pas être excessif. Une longue portée libre augmente le battement de la chaîne et exige parfois un tendeur ou un patin de guidage. Une règle pratique consiste à prévoir un léger mou sur le brin inférieur, souvent de l’ordre de 1 à 3 % de l’entraxe selon la configuration. La valeur exacte dépend toutefois de la vitesse, de l’orientation et des recommandations techniques.
Applications courantes en industrie
Les chaînes à rouleaux sont utilisées dans de nombreux équipements :
- convoyeurs à palettes, à cartons ou à pièces métalliques ;
- machines d’emballage et de conditionnement ;
- transmissions d’agitateurs, de pompes ou de ventilateurs ;
- machines agricoles et équipements de manutention ;
- lignes de traitement du bois, du métal ou des produits alimentaires ;
- systèmes de levage et mécanismes de déplacement.
Dans un convoyeur, la chaîne peut transmettre le mouvement ou transporter directement la charge. Dans ce second cas, les efforts ne se limitent pas à la puissance moteur. Il faut intégrer le poids des produits, les frottements, les accélérations et les éventuels bourrages.
Dans l’agroalimentaire, une chaîne standard en acier peut être inadaptée. Les lavages fréquents, les produits chimiques et l’humidité orientent plutôt vers de l’acier inoxydable ou vers des chaînes dotées d’un traitement de surface spécifique. Attention toutefois : l’inox résiste mieux à la corrosion, mais sa résistance mécanique et sa tenue à l’usure ne sont pas toujours équivalentes à celles d’un acier traité.
Dans les environnements poussiéreux, comme les carrières ou les ateliers de bois, le lubrifiant peut retenir les particules et former une pâte abrasive. Le choix doit alors porter sur la protection de la transmission, le type de lubrifiant et la possibilité d’installer un carter.
Les matériaux et traitements de surface
L’acier carbone reste le choix standard pour de nombreuses applications. Il offre un bon compromis entre résistance, prix et disponibilité. Des traitements thermiques peuvent améliorer la dureté des axes, des douilles et des rouleaux.
Pour les ambiances corrosives, plusieurs solutions existent :
- acier inoxydable pour les zones humides ou exposées aux lavages ;
- revêtement nickelé ou zingué pour une protection superficielle ;
- chaîne avec traitement anticorrosion renforcé pour les environnements extérieurs ;
- chaîne avec composants spécifiques pour les températures élevées ou les atmosphères agressives.
Un traitement de surface ne transforme pas une chaîne standard en composant universel. Une chaîne zinguée peut résister à l’humidité ambiante, mais elle ne sera pas forcément adaptée à un lavage haute pression quotidien. De même, l’inox n’élimine pas le besoin de lubrification, sauf modèles spécialement conçus pour fonctionner à sec.
Lubrifier correctement une chaîne à rouleaux
La lubrification réduit les frottements entre les axes, les douilles et les rouleaux. Elle limite également l’échauffement et ralentit l’allongement de la chaîne. Dans la majorité des cas, l’huile est préférable à la graisse, car elle pénètre mieux dans les articulations.
Le lubrifiant doit atteindre la zone située entre l’axe et la douille, et non simplement recouvrir les plaques extérieures. Une pulvérisation superficielle donne parfois une impression de protection, mais elle ne traite pas le contact le plus sollicité.
La fréquence dépend de la vitesse, de la charge, de la température et de l’environnement. Une chaîne exposée à l’eau, à la poussière ou à des cycles intensifs nécessitera des contrôles plus rapprochés. Le fabricant peut également préciser une viscosité adaptée à la température de fonctionnement.
Évitez les excès. Trop d’huile attire les poussières, salit la machine et peut contaminer les produits. Dans une installation correctement réglée, quelques gouttes appliquées au bon endroit valent mieux qu’un bain d’huile improvisé.
Contrôler l’usure avant la panne
Une chaîne ne « s’allonge » pas parce que ses plaques s’étirent comme un élastique. L’allongement provient principalement de l’usure des axes et des douilles. Le jeu augmente dans chaque articulation, puis l’écart cumulé devient visible sur toute la longueur.
Pour contrôler une chaîne, mesurez la longueur d’un nombre défini de pas sous une légère tension. Comparez ensuite cette mesure à la longueur théorique. Selon l’application, un allongement de 1 à 2 % peut déjà justifier un remplacement. Dans une transmission précise, un seuil plus faible peut être nécessaire.
Il faut aussi inspecter :
- les rouleaux fissurés ou marqués ;
- les plaques déformées ;
- les axes qui tournent anormalement ;
- les points durs lors de l’articulation ;
- les traces de corrosion ou de surchauffe ;
- l’usure des dents des pignons.
Remplacer uniquement la chaîne lorsque les pignons sont déjà usés est une fausse économie. Une chaîne neuve s’adaptera mal sur des dents en crochet ou trop amincies. Elle risque alors de sauter, surtout lors des démarrages.
Montage : les erreurs qui coûtent cher
Les deux arbres doivent être parallèles et les pignons parfaitement alignés. Utilisez une règle, un laser ou un dispositif de contrôle adapté. Un décalage visible à l’œil nu suffit parfois à provoquer une usure latérale rapide.
Ne tendez pas la chaîne comme un câble. Un serrage excessif surcharge les roulements et les axes. À l’inverse, une chaîne trop lâche peut battre, sauter des dents ou générer des chocs.
Le carter est fortement recommandé. Il protège l’opérateur, retient le lubrifiant et limite l’intrusion de poussières. Il constitue aussi une sécurité simple contre les vêtements ou les outils happés par la transmission.
Lors du remplacement, changez si possible la chaîne et les pignons ensemble. Vérifiez le sens de montage du maillon de jonction, la présence correcte de l’attache et la liberté d’articulation après assemblage. Faites ensuite tourner la transmission manuellement avant la remise en route.
Une méthode de choix simple sur le terrain
Pour sélectionner une chaîne à rouleaux sans oublier l’essentiel, rassemblez d’abord les données suivantes :
- puissance moteur et vitesse de rotation ;
- couple nominal et couple de démarrage ;
- rapport de transmission recherché ;
- entraxe entre les arbres ;
- nombre d’heures de fonctionnement ;
- présence de chocs, d’inversions ou de démarrages fréquents ;
- température, humidité, poussières et produits chimiques ;
- contraintes de nettoyage et de sécurité.
À partir de ces éléments, comparez les tableaux du fabricant. Vérifiez la capacité de puissance à la vitesse réelle, puis appliquez le facteur de service correspondant. Contrôlez enfin les dimensions avec les pignons disponibles.
Une chaîne correctement choisie n’est pas nécessairement la plus lourde ni la plus chère. C’est celle qui reste dans une zone de fonctionnement raisonnable, qui peut être lubrifiée et contrôlée facilement, et dont les pièces de remplacement sont disponibles.
En atelier, cette logique évite deux scénarios classiques : la chaîne sous-dimensionnée qui casse au bout de quelques semaines et la chaîne surdimensionnée qui augmente inutilement le coût de la machine. Dans les deux cas, quelques mesures et un peu de méthode coûtent beaucoup moins cher qu’un arrêt de production.
