Dans une armoire Siemens, certaines références reviennent souvent au moment d’un dépannage : les modules d’entrées TOR de la famille SIMATIC S7-300. Le 6ES7 321-7BH01-0AB0 fait partie de ces cartes discrètes, installées sur de nombreuses machines de production, lignes d’assemblage et équipements de process.
Son rôle est simple : transformer des signaux électriques tout ou rien en informations exploitables par la CPU de l’automate. Capteur de présence, fin de course, bouton-poussoir, pressostat ou contact de sécurité : le module reçoit l’état du terrain et le transmet au programme STEP 7.
Simple ne veut pas dire interchangeable. Dans une installation ancienne, remplacer un module par une référence « presque identique » peut provoquer des défauts de câblage, des diagnostics absents ou une incompatibilité avec la configuration matérielle. Voici ce qu’il faut retenir de cette référence Siemens.
À quoi correspond la référence 6ES7 321-7BH01-0AB0 ?

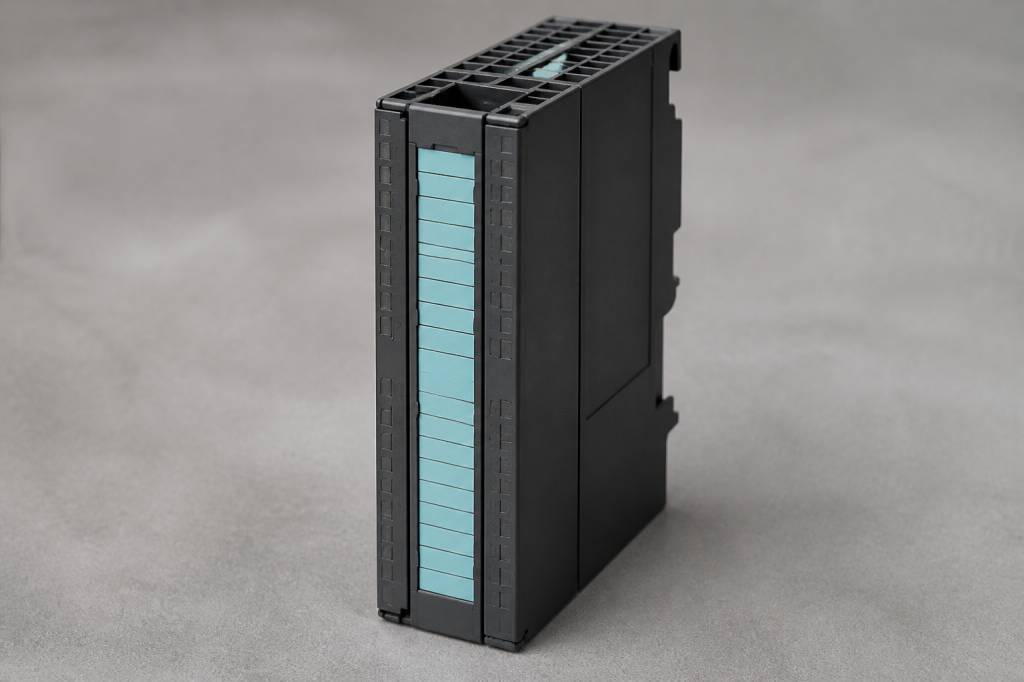

Le 6ES7 321-7BH01-0AB0 est un module d’entrées numériques SM 321 destiné aux automates Siemens SIMATIC S7-300. Sa fonction est d’acquérir des signaux en courant continu, principalement en 24 V DC.
- Famille : SIMATIC S7-300
- Type : SM 321, module d’entrées numériques
- Nombre d’entrées : 16 entrées TOR
- Tension nominale : 24 V DC
- Technologie de signal : signaux tout ou rien, généralement issus de capteurs ou contacts
- Raccordement : connecteur frontal Siemens, selon le montage de l’armoire
- Application : acquisition de signaux industriels et commande séquentielle
La mention 7BH01 est importante. Elle distingue ce module d’autres cartes SM 321 qui possèdent également 16 entrées, mais avec des caractéristiques électriques ou fonctionnelles différentes.
Les caractéristiques principales du module
Seize entrées numériques en 24 V continu
Le module dispose de 16 voies d’entrée. Chaque voie indique à l’automate si le signal est présent ou absent. En pratique, on retrouve généralement une logique de type :
- signal à 0 : entrée inactive ;
- signal à 1 : entrée active ;
- tension de terrain : alimentation industrielle 24 V DC ;
- utilisation : capteur, contact sec associé à une alimentation, bouton ou détecteur.
Le 24 V DC est la tension standard des automatismes industriels. Elle permet d’alimenter une grande variété de capteurs tout en limitant les risques par rapport aux tensions secteur.
Attention toutefois : une entrée automate n’est pas une alimentation universelle. Le module lit un état électrique ; il ne remplace pas systématiquement une alimentation 24 V, un relais d’interface ou une protection contre les surtensions.
Des groupes d’entrées isolés
La documentation de cette famille de modules distingue les voies par groupes électriques. Cette organisation a une conséquence directe lors du câblage : toutes les entrées ne sont pas forcément isolées individuellement les unes des autres.
Sur le terrain, cela signifie qu’il faut respecter les bornes communes et les groupes de potentiel prévus par Siemens. Une erreur classique consiste à supposer que chaque entrée peut être raccordée à une alimentation différente sans vérifier les communs. Le résultat peut aller d’une entrée qui reste inactive jusqu’au déclenchement d’une protection.
Avant toute intervention, il est donc recommandé de consulter le schéma de raccordement correspondant exactement à la version 6ES7321-7BH01-0AB0. Les variantes de la série 321 ne partagent pas toujours le même brochage.
Une carte adaptée aux signaux rapides
La référence 7BH01 est généralement associée à une version rapide des entrées numériques S7-300. Cette caractéristique intéresse les applications où le temps de réponse compte : détection de passage, comptage de pièces, positionnement simple ou contrôle de cycle.
Il faut cependant distinguer trois notions :
- le temps de commutation réel du capteur ;
- le temps de réaction électronique de l’entrée ;
- le temps nécessaire à la CPU pour traiter le changement dans le programme.
Une entrée rapide ne rend pas automatiquement l’automate capable de mesurer n’importe quelle fréquence. Le temps de cycle OB1, les interruptions, le programme utilisateur et la nature du capteur restent déterminants. Pour un comptage à haute fréquence, un module technologique ou une fonction dédiée sera souvent plus approprié.
Quel type de capteur peut être raccordé ?
Le module convient aux équipements qui fournissent un signal logique en 24 V DC. Parmi les cas d’usage fréquents :
- détecteurs inductifs ou capacitifs ;
- cellules photoélectriques ;
- fins de course mécaniques ;
- contacts auxiliaires de contacteurs ;
- pressostats et thermostats équipés d’un contact ;
- boutons-poussoirs et sélecteurs ;
- retours de position de vérins ou de vannes.
Pour un capteur trois fils de type PNP, le raccordement doit être vérifié avec soin. Dans la plupart des architectures européennes, le capteur fournit le positif 24 V sur l’entrée lorsqu’il est actif. Mais le type de câblage, PNP ou NPN, ainsi que les communs du module, doivent correspondre.
Un capteur NPN peut nécessiter une interface ou une adaptation de câblage. Il ne faut pas se fier uniquement à la tension nominale. Deux capteurs annoncés « 24 V DC » peuvent utiliser des logiques de sortie différentes.
Compatibilité avec les automates Siemens
Compatibilité directe avec la famille S7-300
Le 6ES7 321-7BH01-0AB0 est conçu pour être installé sur un rack SIMATIC S7-300. Il s’intègre dans la configuration matérielle avec une CPU S7-300 et les modules d’alimentation, de communication ou d’entrées-sorties nécessaires.
La configuration s’effectue historiquement avec STEP 7 Classic, notamment dans l’outil HW Config. Le module est placé à son emplacement, puis les adresses d’entrées sont affectées par le système.
Après remplacement, il faut contrôler :
- la référence exacte saisie dans la configuration ;
- la version du matériel proposée par le catalogue Siemens ;
- les adresses d’entrées utilisées dans le programme ;
- la cohérence du connecteur frontal ;
- les éventuels diagnostics générés au démarrage.
Utilisation dans une station ET 200M
Le module peut également être rencontré dans une architecture déportée ET 200M, avec une interface adaptée comme l’IM 153. Dans ce cas, le module reste une carte S7-300 sur le plan mécanique et fonctionnel, mais il communique avec la CPU via le réseau de périphérie décentralisée.
Cette configuration était courante sur les machines où l’armoire principale se trouve éloignée des capteurs. Elle réduit la longueur des câbles de commande et permet de regrouper les entrées au plus près de la zone de production.
La compatibilité dépend alors de l’ensemble de la station : interface IM, version de firmware, réseau PROFIBUS DP et configuration matérielle. Remplacer uniquement le module d’entrées ne suffit pas toujours à résoudre un défaut de communication.
Pas de remplacement direct par un S7-1200 ou un S7-1500
Le 6ES7 321-7BH01-0AB0 n’est pas une carte que l’on branche directement sur un automate S7-1200 ou S7-1500. Ces familles utilisent d’autres formats, d’autres bus internes et d’autres outils de configuration.
Une migration vers un S7-1200 ou un S7-1500 reste possible, mais elle implique une étude. Il faut notamment remplacer le module par une carte d’entrées compatible, reprendre le câblage si le brochage change, adapter la configuration et vérifier le programme automate.
La migration peut aussi toucher les adresses, les blocs système, les diagnostics et les fonctions de communication. Une machine qui fonctionne depuis quinze ans n’est pas forcément migrable en une journée parce que les deux automates portent le logo Siemens.
Brochage et câblage : les contrôles indispensables
Le module utilise un connecteur frontal amovible. Cette solution facilite la maintenance : le câblage peut rester en place lors du remplacement de la carte, à condition d’utiliser le connecteur adapté et de respecter la procédure de consignation.
Avant de débrancher l’ancien module, il est prudent de :
- photographier le câblage et le repérage des fils ;
- relever les adresses et les noms des signaux ;
- identifier les communs de chaque groupe ;
- mesurer la tension 24 V DC ;
- vérifier l’absence de tension conformément aux règles de sécurité ;
- contrôler que la nouvelle carte porte exactement la même référence.
La mesure de tension doit être réalisée entre le potentiel de référence et chaque entrée. Mesurer uniquement la tension de l’alimentation générale ne permet pas de confirmer que le signal arrive effectivement au module.
Sur une machine arrêtée depuis plusieurs mois, les problèmes viennent parfois moins du module que du terrain : connecteur oxydé, câble coupé dans une chaîne porte-câbles, capteur mal aligné ou alimentation 24 V trop basse. Remplacer la carte sans contrôler ces éléments revient à changer une ampoule alors que le disjoncteur est coupé.
Diagnostic d’une entrée qui ne commute plus
Lorsqu’une entrée reste à zéro dans le programme, la recherche de panne doit suivre le chemin réel du signal :
- le capteur reçoit-il bien son alimentation ?
- son voyant d’état change-t-il lors de la détection ?
- la tension arrive-t-elle au bornier ou au connecteur frontal ?
- le voyant de la voie s’allume-t-il sur le SM 321 ?
- l’adresse surveillée dans STEP 7 correspond-elle à la bonne entrée ?
- le programme ne force-t-il pas ou ne masque-t-il pas le signal ?
Le voyant de voie est un indicateur utile, mais il ne donne pas toute l’information. Une LED allumée confirme généralement que le module détecte un niveau logique. Elle ne prouve pas que le programme utilise la bonne adresse ni que la séquence machine autorise l’action attendue.
À l’inverse, une entrée allumée en permanence peut signaler un court-circuit, un capteur bloqué, une erreur de câblage ou une entrée reliée au mauvais potentiel. Le diagnostic doit donc combiner mesure électrique, observation du voyant et lecture du programme.
Remplacement : même référence ou équivalent ?
La solution la plus sûre reste le remplacement par une carte portant la même référence complète : 6ES7321-7BH01-0AB0. Le suffixe final ne doit pas être ignoré. Il peut correspondre à une version de fabrication, de connectique ou de révision documentaire.
Une référence proche, comme une autre carte SM 321 à 16 entrées 24 V, peut sembler compatible. Pourtant, plusieurs paramètres peuvent varier :
- vitesse de réponse ;
- isolation entre groupes ;
- type de commun ;
- courant d’entrée ;
- diagnostic disponible ;
- compatibilité avec la version de CPU ou de logiciel.
Un équivalent peut être retenu uniquement après comparaison des fiches techniques et validation de la configuration. Dans une machine réglementée ou soumise à qualification, cette modification doit également être documentée.
Le module est-il encore pertinent aujourd’hui ?
Oui, lorsque l’installation S7-300 est stable, documentée et correctement maintenue. Le module répond toujours à un besoin très courant : acquérir des contacts et capteurs 24 V DC de manière robuste.
La question change lorsqu’une machine arrive en fin de vie ou lorsque les pièces deviennent difficiles à trouver. Le coût d’un module d’occasion peut être intéressant, mais il faut intégrer le risque de vieillissement, l’absence de garantie et la traçabilité parfois limitée.
Pour une maintenance ponctuelle, un module reconditionné avec test électrique et garantie peut être une option raisonnable. Pour une rénovation complète, il faut comparer le coût du maintien en S7-300 avec celui d’une migration : matériel, étude, programmation, arrêts de production, validation et formation des équipes.
Dans tous les cas, le bon choix ne se résume pas au prix de la carte. Un module à quelques centaines d’euros peut immobiliser une ligne pendant plusieurs heures si la référence, le brochage ou la configuration ne sont pas vérifiés.
Les points à retenir avant achat
- Le 6ES7 321-7BH01-0AB0 est un module Siemens SIMATIC S7-300 SM 321.
- Il comporte 16 entrées numériques en 24 V DC.
- Il est destiné à l’acquisition de signaux tout ou rien industriels.
- Il peut être utilisé dans une station ET 200M selon l’interface et la configuration retenues.
- Il n’est pas directement compatible avec les plateformes S7-1200 et S7-1500.
- Le brochage et les groupes de communs doivent être vérifiés avant raccordement.
- La référence complète doit être comparée, pas seulement la mention « SM 321 ».
- Pour un remplacement, il faut contrôler à la fois le câblage, la configuration STEP 7 et les adresses du programme.
Ce module reste donc une solution cohérente pour maintenir une architecture S7-300 existante. Sa compatibilité est bonne dans son environnement d’origine, mais elle ne doit pas être étendue à d’autres générations d’automates sans étude. En automatisme, la bonne référence est rarement celle qui « ressemble » le plus : c’est celle dont les caractéristiques électriques, le brochage et la configuration correspondent exactement à l’installation.
