Dans un atelier, le problème n’est presque jamais “acheter un module analogique”. Le vrai sujet, c’est plutôt : est-ce que la mesure sera stable, exploitable par l’automate, et simple à dépanner dans six mois ? Sur une ligne de process, un mauvais choix d’entrée analogique se paie vite : dérives de mesure, bruit, arrêts intempestifs, ou temps perdu à traquer un capteur qui “semble bon” mais ne l’est pas vraiment.

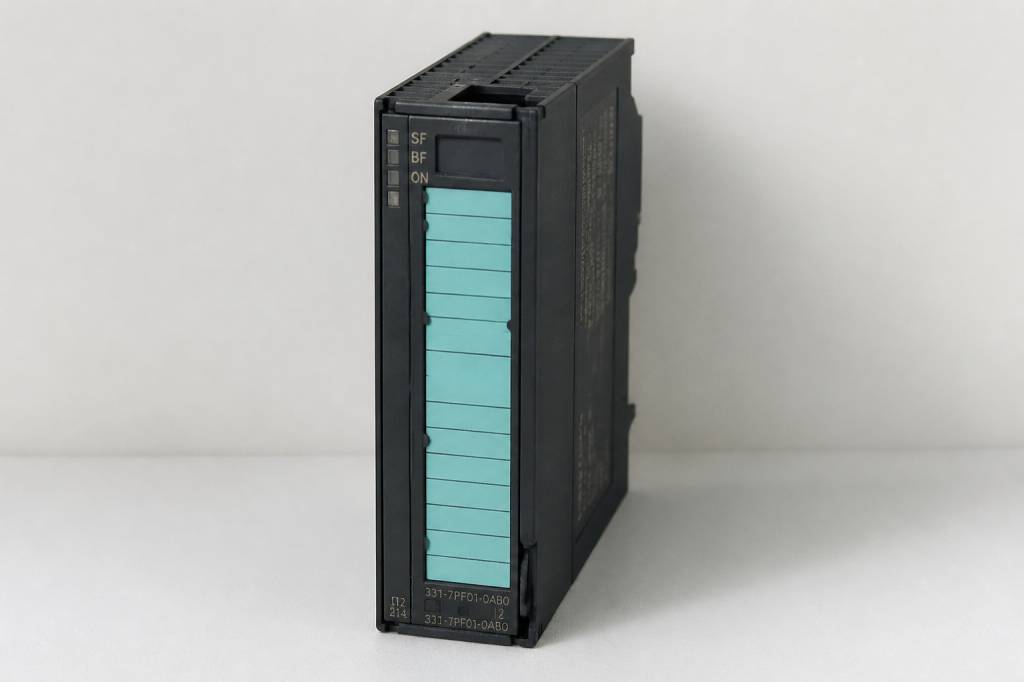

La référence 6ES7331-7PF01-0AB0 s’inscrit justement dans cette logique terrain. On parle ici d’un module d’entrée analogique pour l’écosystème Siemens S7-300, utilisé pour remonter des signaux de process vers l’automate. Si vous cherchez sa fiche technique et son utilisation concrète, l’enjeu n’est pas seulement de lire des valeurs dans une liste de caractéristiques. Il faut comprendre ce que le module sait vraiment faire, dans quel contexte il est pertinent, et quelles sont les précautions qui évitent les mauvaises surprises à la mise en service.
À quoi sert le 6ES7331-7PF01-0AB0
Ce module est destiné à acquérir des signaux analogiques provenant de capteurs ou de transmetteurs industriels. En clair, il sert à transformer une grandeur physique continue — température, pression, niveau, débit, position, tension ou courant — en donnée exploitable par l’automate.
C’est typiquement le genre de carte qu’on retrouve sur :
Le principe est simple. Le capteur envoie un signal analogique. Le module l’échantillonne, le convertit et le transmet à l’automate sous une forme numérique. Ce passage du “physique” au “logique” est critique. Si la conversion est instable, toute la chaîne de régulation devient bancale. Et dans l’industrie, une mesure bancale finit rarement seule.
Ce qu’il faut regarder dans la fiche technique
Une fiche technique de module analogique ne se lit pas comme une brochure commerciale. Il faut aller droit aux paramètres utiles. Les points clés à vérifier pour le 6ES7331-7PF01-0AB0 sont les suivants :
Pourquoi insister là-dessus ? Parce qu’un module peut sembler “compatible” sur le papier et se révéler moyen sur le terrain. Par exemple, si vous avez besoin d’une réponse rapide pour une boucle de régulation, un temps d’acquisition trop lent dégrade la stabilité. À l’inverse, sur une application lente de suivi de niveau, ce même temps sera parfaitement acceptable.
Autre point souvent sous-estimé : la qualité du signal d’entrée. Un 4-20 mA bien câblé pardonne davantage les parasites qu’une mesure tension en environnement bruité. Si votre atelier ressemble à une salle blanche, très bien. Si vous êtes au voisinage de variateurs, de moteurs et d’électrodes de soudage, la robustesse du signal devient un sujet très concret.
Pourquoi les modules analogiques restent indispensables
Avec la montée en puissance du bus de terrain, des capteurs IO-Link et des réseaux industriels, on pourrait croire que les modules analogiques ont perdu de leur intérêt. En pratique, non. Ils restent incontournables dès qu’on a besoin de :
Le 4-20 mA reste d’ailleurs une référence industrielle pour une bonne raison : il est robuste, lisible, et il permet de détecter certaines ruptures de boucle. C’est moins “spectaculaire” qu’un capteur intelligent sur bus numérique, mais souvent plus rentable quand on regarde le coût total de possession. Et c’est bien là que les décisions sérieuses se prennent : pas dans le catalogue, mais dans les heures de maintenance évitées.
Utilisation typique du 6ES7331-7PF01-0AB0 dans un système S7-300
Le module s’intègre dans une configuration Siemens S7-300. Il vient se placer sur le rack de l’automate, aux côtés d’autres modules d’E/S. La logique d’intégration est classique : alimentation, adressage, paramétrage dans l’environnement de programmation, puis raccordement des capteurs.
En pratique, on le rencontre souvent sur des applications comme :
Le point important est de ne pas voir le module comme un simple “boîtier d’entrée”. Il fait partie d’une chaîne. Si le capteur est mal alimenté, si le blindage est mal repris, si la masse n’est pas cohérente, le module ne fera pas de miracle. En atelier, on entend parfois : “la carte est mauvaise”. Souvent, elle ne fait que remonter fidèlement un montage mal pensé.
Les paramètres qui font la différence sur le terrain
Trois paramètres pèsent lourd dans l’usage réel : la précision, la stabilité et la facilité de diagnostic.
La précision dépend de la résolution de conversion, mais aussi de la qualité du signal amont. Une bonne résolution ne sert à rien si le capteur dérive de plusieurs pourcents avec la température ambiante. Inversement, un capteur stable peut être pénalisé par un câblage approximatif.
La stabilité est essentielle pour les régulations. Si la mesure saute légèrement à chaque acquisition, la logique automate compense en permanence. Résultat : actionneurs plus sollicités, régulation moins propre, et parfois une usure accélérée des organes commandés.
Le diagnostic est souvent le vrai sujet en maintenance. Un module correctement documenté, avec états de défaut lisibles, permet de gagner du temps. Et en industrie, le temps de diagnostic coûte souvent plus cher que la pièce elle-même.
Petit rappel terrain : quand une installation fait de la fausse mesure, la production accuse souvent le process, alors que le problème vient d’un bornier desserré, d’un blindage mal repris ou d’une plage de mesure mal paramétrée. C’est moins glamour qu’une panne électronique, mais bien plus fréquent.
Points de vigilance au câblage
Un module analogique se gagne ou se perd au câblage. C’est rarement la partie la plus “sexy” du projet, mais c’est celle qui fait la différence entre une mesure propre et un système capricieux.
Quelques règles simples évitent beaucoup d’ennuis :
Le dernier point est essentiel. Un transmetteur 2 fils 4-20 mA ne se câble pas comme un capteur tension. Cela paraît évident, mais sur les mises en service pressées, il suffit d’un schéma lu trop vite pour perdre une demi-journée. Et comme toujours, c’est au moment où la production attend que l’on découvre la différence entre “je pense que” et “je sais que”.
Dans quels cas ce module est un bon choix
Le 6ES7331-7PF01-0AB0 est pertinent si vous êtes dans une logique de maintien en condition d’une installation S7-300, ou dans un projet où la cohérence Siemens est déjà installée. Il est également intéressant si vous recherchez une intégration directe, sans couche de complexité inutile.
Il devient un choix logique dans les cas suivants :
À l’inverse, si vous partez sur une architecture neuve très orientée diagnostic, connectivité et modularité avancée, il peut être pertinent d’évaluer aussi des plateformes plus récentes. Le bon choix n’est pas celui qui a le nom le plus connu. C’est celui qui colle à la stratégie d’exploitation du site.
Faut-il encore choisir ce type de référence aujourd’hui
Oui, si le besoin est clair. Non, si l’on cherche à empiler de la sophistication là où un signal analogique bien géré fait le travail. L’erreur classique consiste à vouloir moderniser à tout prix une chaîne qui fonctionne déjà correctement. Une bonne architecture industrielle n’est pas forcément la plus récente. C’est celle qui équilibre disponibilité, coût, maintenance et lisibilité.
Dans les ateliers, les meilleurs choix sont souvent les plus sobres. Un module analogique fiable, correctement câblé et bien paramétré, vaut mieux qu’un ensemble très “connecté” mais fragile ou difficile à diagnostiquer. Le technicien maintenance n’a pas besoin d’un discours sur la transformation digitale à 2 heures du matin. Il a besoin d’une mesure qui tient la route et d’un défaut qui s’identifie vite.
Ce qu’il faut retenir avant achat ou remplacement
Avant de commander ou de remplacer un 6ES7331-7PF01-0AB0, il est utile de vérifier quelques points concrets :
Et surtout, ne vous arrêtez pas à la référence seule. Deux installations utilisant le même module peuvent avoir des exigences très différentes selon le capteur, la distance de câblage, l’environnement électrique et la criticité du process. C’est là que la lecture “terrain” de la fiche technique prend tout son sens.
En résumé, le 6ES7331-7PF01-0AB0 reste un module analogique intéressant dès qu’on cherche une solution industrielle simple, éprouvée et cohérente avec une architecture Siemens S7-300. Sa valeur ne se limite pas à sa carte électronique. Elle se mesure dans la stabilité de la chaîne de mesure, dans le temps gagné au dépannage, et dans la capacité à faire fonctionner l’installation sans transformer chaque dérive en chantier.
